多功能监测站

技术参数

外观相同：型号ZK-DZ001/DZ002/DZ003

这款主要测裂缝和振动倾斜

振动倾斜工作原理：过加速度计感知重力方向变化：当设备倾斜时，内部产生位移电信号，经算法转换为精确倾角数据。功能和ZK-DZ001/DZ002/DZ003一样。

裂缝监测工作原理：内置拉绳编码器，将钢丝绳一端固定到待测点，如果产生位移根据钢丝绳的长短变化判断裂缝变化。

安装时需要注意，如果内置钢丝绳不够长可以外接，一般以量程的1/3-1/2为好。及量程为2米的裂缝监测，最好是钢丝绳只用1米。还有一点是两端需要尽量保持平行。

应用场景：山体滑坡。危楼危房。

规格参数

传感监测
加速度检测	量程±2g，精度±1mg
倾斜监测	量程±90° , 精度±0.05° , 分辨率0.001°
裂缝监测	量程2m，测量精度： 0.5％F.S 分辨率： 0.1mm
地表温度检测	量程： -30 ~ +70°C，精度： ±0.5°C
地表湿度检测	量程： 5-100%RH，精度： ± 3%RH
北斗定位	空旷场景下定位误差≤10m
供电和功耗
太阳能供电	支持外接太阳能套装，外置太阳能支持充满电工作60个阴雨天
单次采集功耗	5mah(按照每天采集1次数据，支持工作3年)
待机功耗	20mW
电源接口	DC 12V （1W）
一般规范
工作温度和湿度	-30-60℃
防护等级	IP67
材质	ABS
颜色	黑色
产品尺寸	731mm228mm228mm
包装尺寸	1150mm300mm300mm
裸机重量	主机4.6KG支架6KG
带包装重量	主机5KG 支架 7.2KG
安装方式	标准观测墩、现浇混凝土墩、钢结构等
装箱清单	主机，说明书，调试器

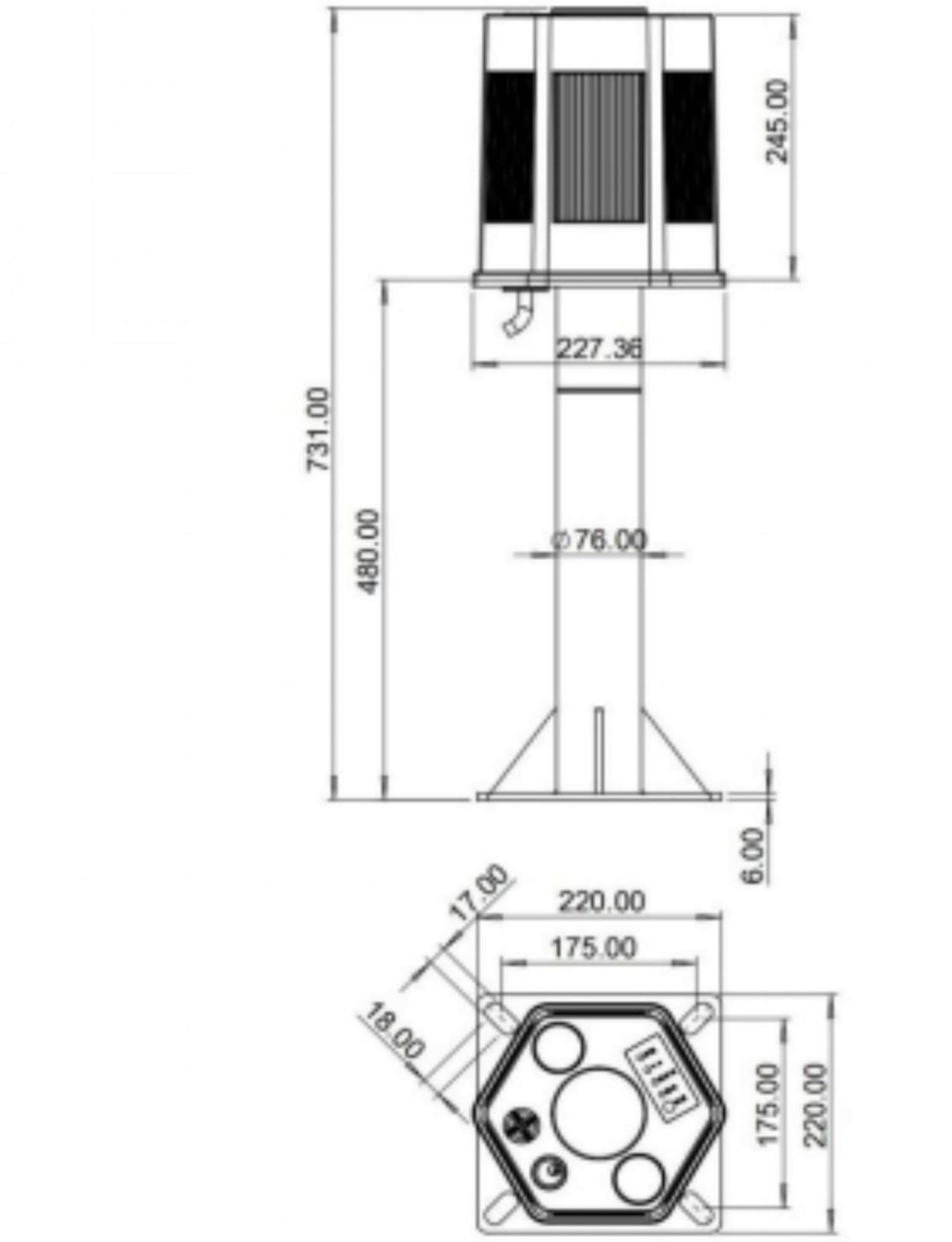

外形尺寸
